無線麥克風整理

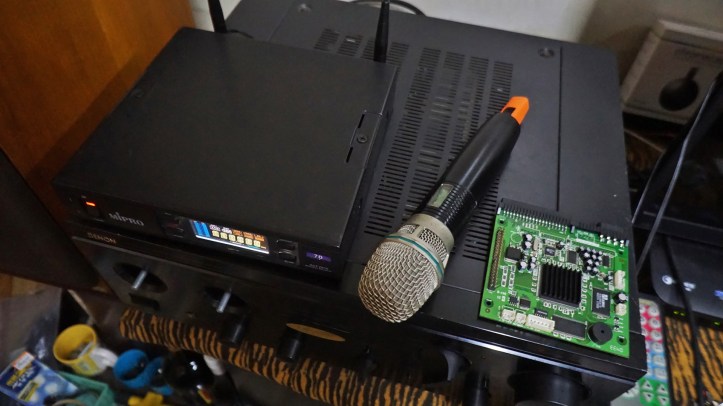

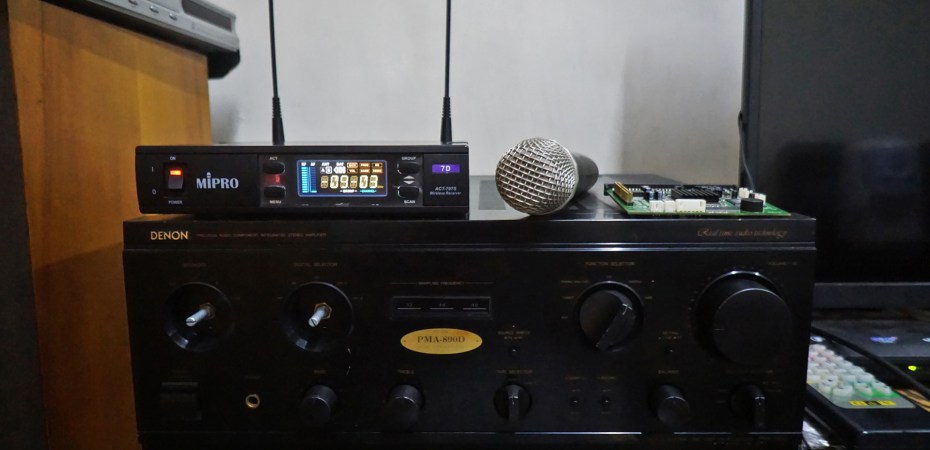

嘉強電子無線麥克風ACT707S

ACT707S是一款半機架1RU接收器，採用緊湊型金屬外殼。
可靠的真正分集接收，最大範圍，雙“Pilotone＆NoiseLock”電路，可防止干擾。

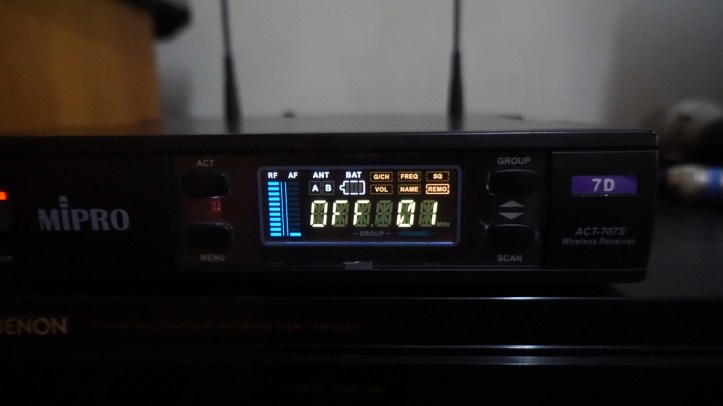

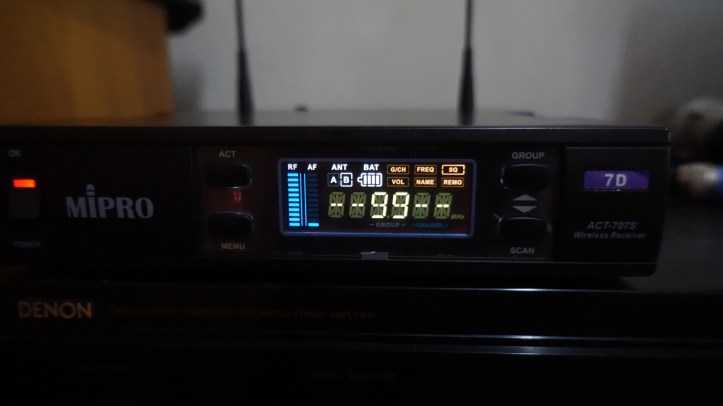

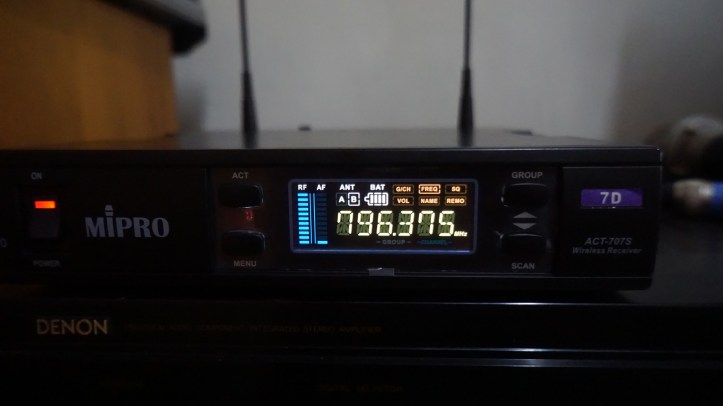

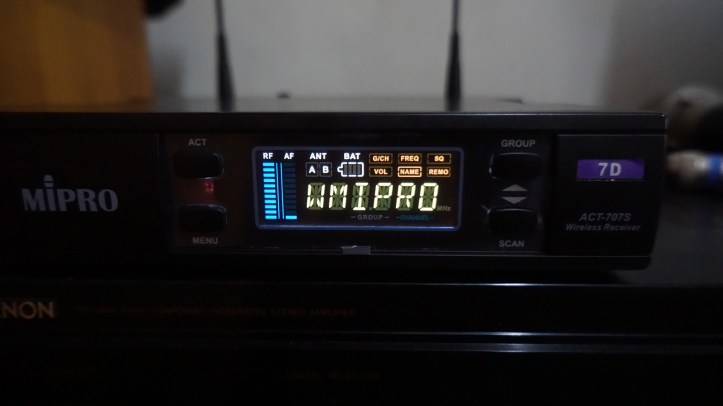

創新，易讀的彩色LCD顯示RF / AF，分集強度和發射器，電池電量顯示，通道，頻率，主機名稱，靜噪級別，靜音開/關和位址，可手動設置。
按下“SCAN”按鈕，接收器將自動掃描並鎖定一個開放無干擾的頻率。
按“ACT”按鈕自動將接收器頻率上傳到麥克風發射器。
準確地預先調整輸出電位和動態範圍，使其等於麥克風盒的靈敏度，從而確保系統的最佳性能。
可拆卸開關電源確保在90~264V交流電源輸入範圍內性能穩定，其通風設計確保系統24小時安全溫度和穩定運行。
通過全面的MIPRO PC控制軟件進行手動或PC控制。數字控制的實時可編程面板提供前所未有的靈活性和命令功能。
獲得專利並符合全球無線法規和認證。
可靠的RF，透音頻性能和一系列先進的功能和功能相結合，使ACT系列成為各種不同應用的理想選擇。

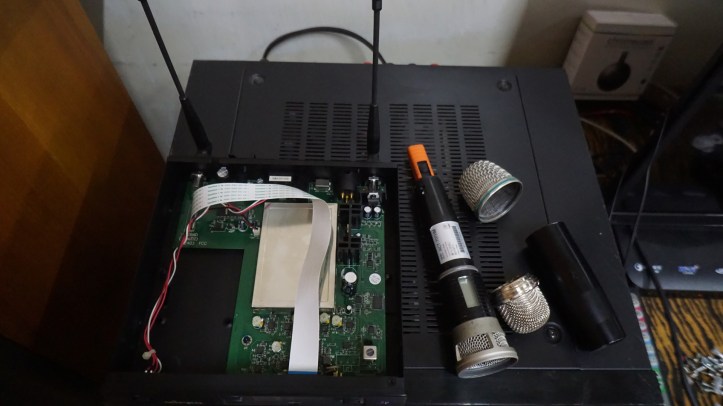

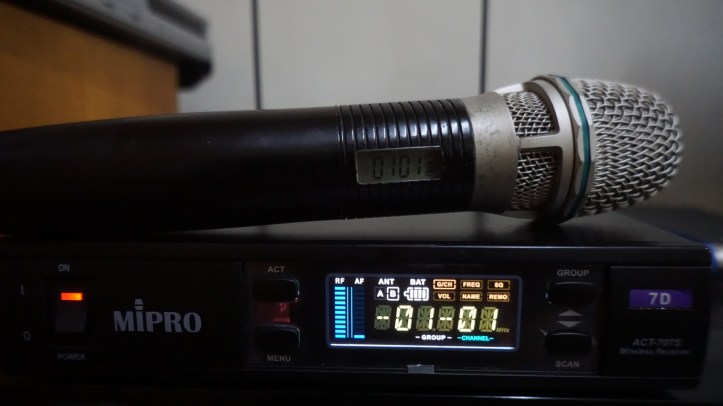

彩色數字顯示 RF AF ANT(A.B) BAT G/CH FREQ SQ VOL NAME ACT707S內部基板與ACT707HM無線麥克風佳能接頭(Cannon)

原生產者是James H. Cannon（加州洛杉磯Cannon電子公司創辦人，該公司現為ITT 公司旗下），XLR端子常俗稱為Cannon插頭或Cannon端子。最初端子為"Cannon X"系列，之後的版本加入了彈簧鎖（Latch）成為"Cannon XL"系列，接著在端子接觸面以橡膠包著（Rubber），成為了其縮寫XLR的來源。 XLR端子的針頭基本上三個外，還可以有更大針頭數。

這小物件不知用途~研究一會兒猜想應是防電源線拉扯

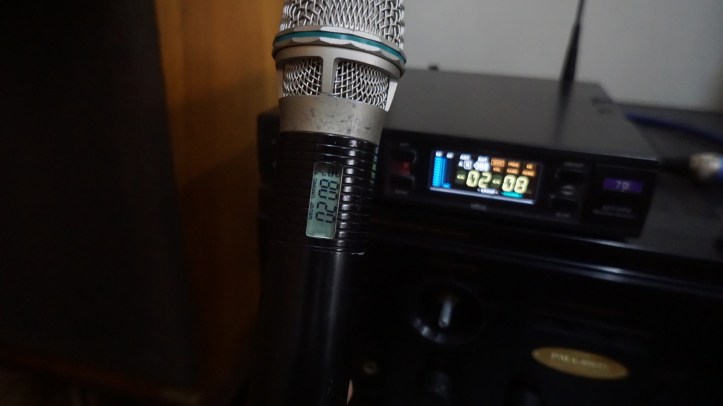

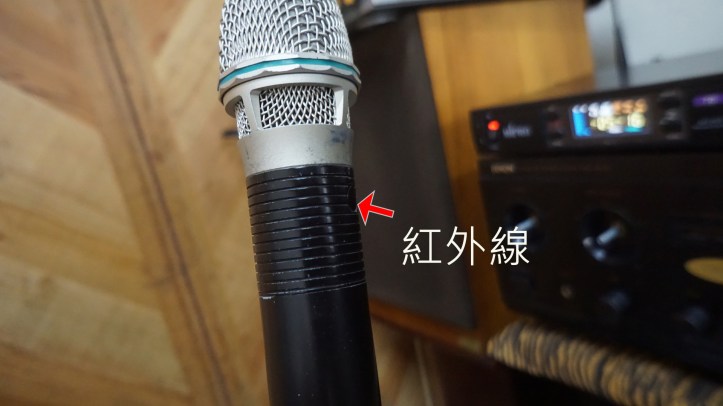

ACT可紅外線換頻世界首創的ACT功能，快速、精確的自動鎖定發射與接收工作頻道。MIPRO首創的「ACT」功能及操作

何謂ACT「ACT」是自動頻道追鎖（Automatic Channel Targeting）的縮寫，是MIPRO世界首創在設定PLL發射器的頻率時，以自動、快速及精確的設定方式，取代傳統的手動調整，達到完全避免操作錯誤及故障的專利設計。ACT的特點完全不必使用工具在發射器上操作調整。精確而快速的自動追鎖希望的接收機工作頻率，決不產生錯誤及機構故障。鎖定後即使關閉電源，還是永久保持鎖定，直到重新設定。ACT如何操作在ACT接收機面板上的「ACT」按鍵一按，面板上VFD視窗的頻道及頻率數字開始閃爍，表示接收機已經進入ACT的功能。將發射器上的「ACT」標示，面對著接收機的「ACT」按鍵，靠近約30cm以內時，發射器的頻率就會立刻被接收機同步鎖定，VFD視窗上的頻率數字立即停止閃爍，同時RF訊號表點亮，表示發射器頻道已經完成同步。若要取消「ACT」設定，只要再按一次「ACT」按鍵，頻道及頻率數字即停止閃爍。
何謂ACT

「ACT」是自動頻道追鎖（Automatic Channel Targeting）的縮寫，是MIPRO世界首創在設定PLL發射器的頻率時，以自動、快速及精確的設定方式，取代傳統的手動調整，達到完全避免操作錯誤及故障的專利設計。

ACT的特點
完全不必使用工具在發射器上操作調整。
精確而快速的自動追鎖希望的接收機工作頻率，決不產生錯誤及機構故障。
鎖定後即使關閉電源，還是永久保持鎖定，直到重新設定。
ACT如何操作

在ACT接收機面板上的「ACT」按鍵一按，面板上VFD視窗的頻道及頻率數字開始閃爍，表示接收機已經進入ACT的功能。將發射器上的「ACT」標示，面對著接收機的「ACT」按鍵，靠近約30cm以內時，發射器的頻率就會立刻被接收機同步鎖定，VFD視窗上的頻率數字立即停止閃爍，同時RF訊號表點亮，表示發射器頻道已經完成同步。若要取消「ACT」設定，只要再按一次「ACT」按鍵，頻道及頻率數字即停止閃爍。
